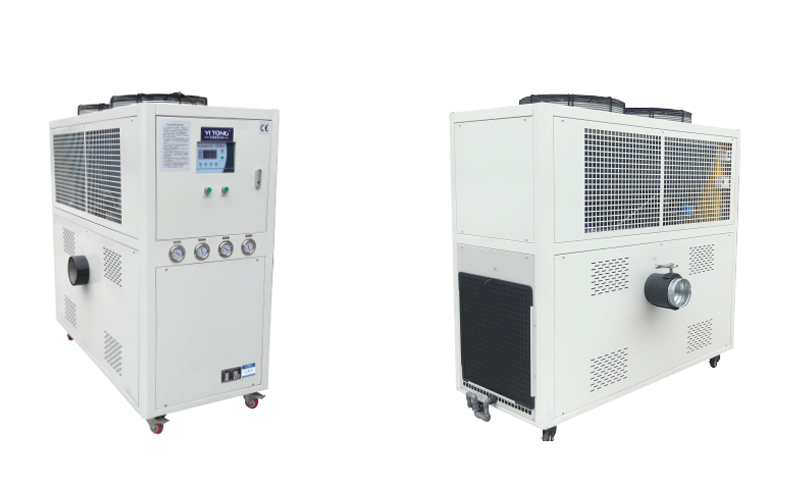

工业冷风机

易通牌冷风机是本公司专门针对无铅波峰焊，回流焊而设计的一款低温气冷式的制冷机，具有外表美观、体积小、性能优异，品质可高、价格合理等优势。

工业冷风机具有上吹风和下吹风两种机型，具体出风口位置可根据用户要求以及用户使用的具体条件而定，处理风量从 370-6400m3/h, 风压达到200-1200pa，出风温度从-20℃到+15℃之间，风速可达32m/s，基本上可以满足各类客户的要求。

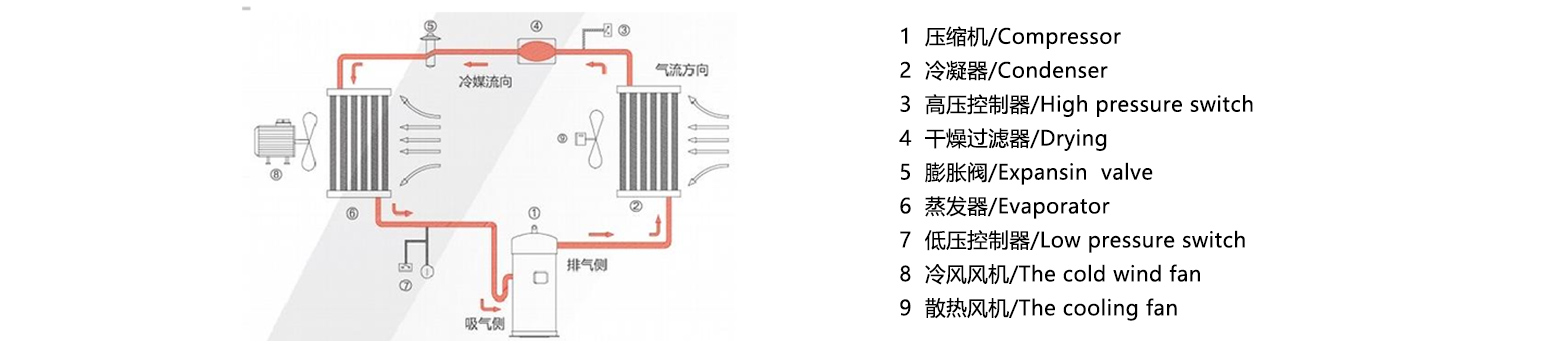

工作原理图

风冷式工业冷风机技术参数表

参数Parameters	型号Model			YTO-03AF	YTO-05AF	YTO-08AF	YTO-10AF	YTO-12AF	YTO-15AF	YTO-20AF	YTO-25AF	YTO-30AF	YTO-40AF
制冷量		Kcal/h		7216	11997	18748	24089	29059	37969	50809	61671	74992	97679
Cooling capacity		Kw/h		8.39	13.95	21.8	28.01	33.79	44.15	59.08	71.71	87.2	113.58
运行控制方式 Control Type				温度数显微电脑控制器 Digital temperature display microcomputer controller
运行控制方式 Control Type
温控范围 Temperature range				+3℃~常温(0℃以下可订制) 3℃-Room temperature(Below 0℃can be customized)
温控范围 Temperature range
电源Power supply				3N-380V-50HZ(非标电源可订制)
安全保护装置 Safety Protection Device				过载保护、逆缺相保护、高/低压保护、防冻保护等 Overload.InversePhase.High/LowPressure.AntifreezeProtection.etc
安全保护装置 Safety Protection Device
总功率Total power			KW	2.57	4.31	7.65	9.9	11.4	13.7	18.8	22.59	27.4	37.6
最大运行电流Maximu mRunming Curent			A	7.2	12.07	21.42	27.72	31.92	38.36	52.64	63.25	76.72	105.28
制冷剂 Refrireant	名称Name			R22(R410A R407C R134A)
	充注量Charge		KG	2.1	3.5	5.6	6.9	8.4	10.5	14	17.4	21	28
	控制方式 Controltyp			外平衡式热力膨胀阀 Extctnal Balanced Thcrmostatic Expansion Valvc
	控制方式 Controltyp			外平衡式热力膨胀阀 Extctnal Balanced Thcrmostatic Expansion Valvc
压缩机 Compresson	类型Type			全封闭涡旋式或活塞式Hermetic scrolltype or piston
压缩机 Compresson	功率KW			2.2	3.75	6	7.5	9	11	15	18.75	22	30
冷凝器 condensator	型式Form			高效铜管套波纹型铝翅片 Efficient brass sets corrugated aluminum fin
冷凝器 condensator	型式Form			高效铜管套波纹型铝翅片 Efficient brass sets corrugated aluminum fin
散热风机 Blower	风量M³/h			3000	5000	8000	10000	12000	15000	20000	25000	30000	40000
散热风机 Blower	功率KW			0.28	36	0.9	0.9	1.2	1.2	1.6	1.64	2.4	3.6
蒸发器 Evaporator	型式Type			高效铜管套波纹型铝翅片 Efficient brass sets corrugated aluminum fin
蒸发器 Evaporator	型式Type			高效铜管套波纹型铝翅片 Efficient brass sets corrugated aluminum fin
冷风风机 Air cooler Fan	风机功率KW			0.2	0.25	0.75	0.75	1.5	1.5	22	2.2	3	4
	冷风风量M³h			370	800	1280	1600	1920	2400	3200	4000	4800	6400
	冷风风压Pa			340	700	780	780	890	890	1000	1000	1000	1000
	出风管径mm			100	100	160	160	160	200	200	200	250	250
机器尺寸 Machine size	长L/mm			940	1050	1400	1400	1600	1600	1800	2000	2400	2350
	宽W/mm			555	610	720	720	800	800	900	1000	1000	1550
	高H/mm			1060	1260	1410	1410	1580	1680	1750	1850	1950	1800
机组重量Unit weight KG				150	170	270	350	380	520	590	790	900	1100

备注：
1.表中制冷量标定工况：蒸发温度+5℃，冷凝温度+50℃，干球+35℃，湿球+24℃；
2.规格性能会因产品改良有所变动，恕不另行通知。
