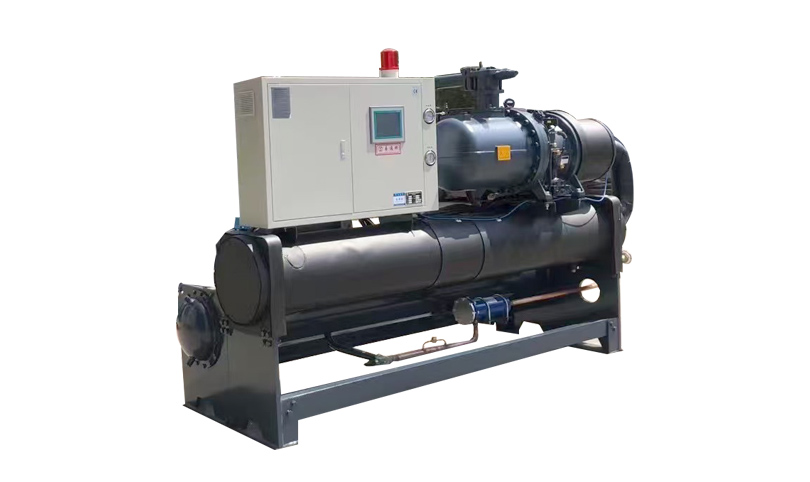

水冷式螺杆低温冷冻机组
水冷式螺杆低温冷冻机组
YTO 系列低温冷冻机,主要选用半封闭螺杆压缩机,加工精度高,使用寿命长,维护费用低,能量可无限调节。压缩机内置式油分离器, 分离效率达到99.99%。其超强的制冷能力,通常用于工业上某些特殊生产线的低温要求,可为医药、化工、食品等行业提供低温冷冻水的 成套制冷设备。低温冷冻机组一般可做到-45℃,低温机组需要添加合适种类,合适浓度的防冻液,可以分为风冷式和水冷式:
· 产品种类齐全,包括高温(出水温度-10℃)、中温(出水温度-20℃)低温(出水温度-30℃)三大系列。
· 结构高度优化,采用热交换管板支撑机体,结构简单,紧凑实用。
· 优质螺杆压缩机+最优质高效能热交换器的完美结合,能效比高达4.5。
· 四段或无极式容量控制,精确配合负载变化。
· 双机头机组子母机可自由设定、自动切换,确保压缩机的均衡磨损。
· 机组采用多制冷回路,其中一路发生故障时,其余回路仍可正常工作。
· 控制元件采用进口元件,控制灵敏可靠。 PLC 可编程控制器,功能强大,人机界面,全中文显示,用户可操作性强
· 具有自诊断功能,在一些参数接近极限值时,采取一定的保护措施,并发出警报,使机组不受损,并尽量减少非计划停机
· 自动记录保存最近十次的机组故障的报警情况及发生时间,并发出故障处理提示。

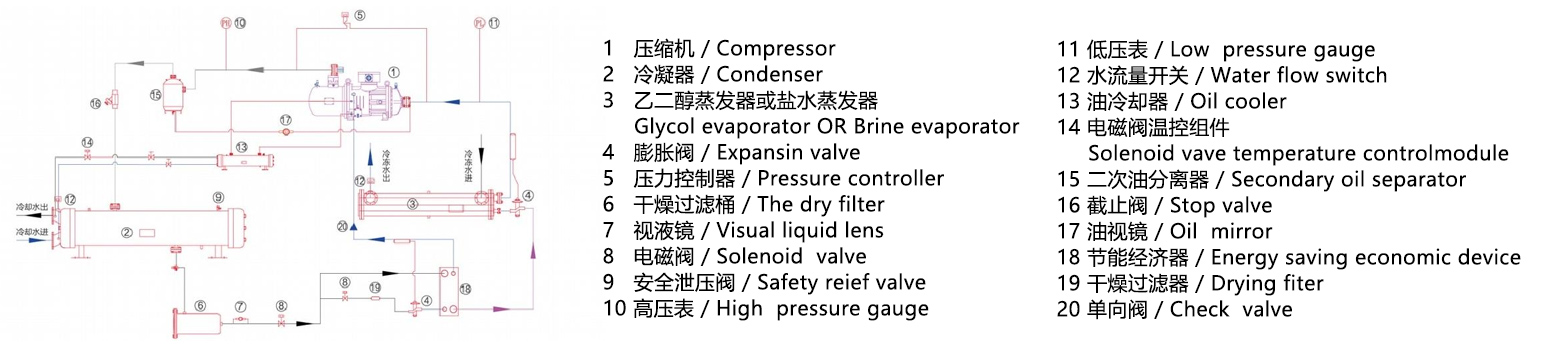

工作原理图
型号Model 参数Parameters YT0-100WSZ YTO-140WSZ YTO-180WSZ YTO-200WSZ YTO-230WSZ YT0-260WSZ YT0-300WSZ YT0-340WSZ YTO-370WSZ YT0-410WSZ
制冷量Cooling capacity
出液温度-30℃
Kcal/h 16856 23478 30788 33110 41280 44290 52546 61748 66392 72154
KW/h 19.6 27.3 35.8 38.5 48 51.5 61.1 71.8 77.2 83.9
制冷量Cooling capacity
出液温度-20℃
Kcal/h 28294 39388 51686 55642 69402 74476 88322 103802 111714 121346
KWh 32.9 45.8 60.1 64.7 80.7 86.6 102.7 120.7 129.9 141.1
制冷量Cooling capacity
出液温度-10℃
Kcal/h 43688 60888 83162 85914 111542 119712 141728 166410 179138 194704
KW/h 50.8 70.8 96.7 99.9 129.7 139.2 164.8 193.5 208.3 226.4
运行控制方式Control Type PLC全自动控制器、彩色液晶触摸屏显示PLC Automatc Control.Color LCD Touch Screen
电源Power supply 3N-380V-50HZ(非标电源可订制)
安全保护装置
Safety Protection Device
过载保护、逆缺相保护、高/低压保护、安全阀、水流量过低保护、油压差过低保护、油位过低保护、排气温度过高保护、防冻保护等 Overoad.lnversePhase.High/LowPressure.SafetyValve.WaterFlow.OiPressure.OiLevel.ExhaustT Emperature.AntireezeProtection.etc
总功率Total power KW 25.5 33.7 42.3 46.7 55.8 60.9 69.1 80.1 87 95.9
运行电流Running Current A 43.6 57.6 73.4 79.8 95.1 103.3 119.2 139.5 150.9 167.5
启动方式Ways of initiation Y-△
能量调节范围Steps Control % 0-33%-66%-100% 0-25%-50%-75%-100%
制冷剂
Refrireant
名称Name R404A
充注量Charge KG 18 24 31 36 43 48 54 60 66 72
控制方式Controltyp 外平衡式热力膨胀阀ExtctnalBalanced Thcrmostatic Expansion Valvc
压缩机
Compresson
形式Type 5-6非对称半封闭双螺杆式Semi-Hermetic screw
数量Number 1台
冷凝器
condensator
形式Type 壳管式Shelland tube type
换热管材质 高效外螺纹紫铜管High Efficiency External Threaded Copper Tube
冷却水量M³h 18.9 25.8 33.5 36.2 44.7 48.2 56.4 66.2 71.3 77.8
进出水管径DN DN65 DN80 DN80 DN80 DN80 DN100 DN100 DN100 DN125 DN125
水阻力Kpa 46 46 47 47 48 49 51 53 53 56
进水压力范围 0.15Mpa/1.0Mpa
蒸发器
Evaporator
形式Type 干式壳管式Dry ShellAnd Tube Type
换热管材质 高效内螺纹紫铜管/镍白铜High Efficiency Inner Threaded Copper Tube
冷冻水量M³/h 14.9 20.6 27 29 36 38.8 45.7 53.8 57.9 63
进出水管径DN DN65 DN80 DN80 DN80 DN80 DN100 DN100 DN100 DN125 DN125
水阻力Kpa 48 48 50 50 50 52 54 55 55 58
进水压力范围 0.15Mpa/1.0Mpa
机器尺寸
Machine size
长L/mm 2350 2450 2650 2760 2860 2860 2860 2910 3320 3320
宽W/mm 700 700 900 900 900 900 900 900 900 900
高H/mm 1410 1520 1580 1600 1720 1765 1765 1850 1960 1980
机组重量Unit weight KG 850 970 1260 1380 1450 1510 1720 1840 1940 2050
备注:
1.表中制冷量标定工况:冷冻水进水温度-5℃,出水温度-10℃,蒸发温度-15℃,冷凝温度+40℃,冷却水入口温度+30℃,出口温度+35℃得出;
2. 本系列机组应用于低温工况,须使用合理比例的防冻剂作载冷剂,防止结冰;
3.规格性能会因产品改良有所变动,恕不另行通知。
型号Model 参数Parameters YT0-470WSZ YT0-510WSZ YT0-550WSZ YT0-580WSZ YTO-620WSZ YT0-710WSZ YT0-790WSZ YTO-830WSZ YTO-930WSZ YT0-1020WSZ
制冷量Cooling capacity
出液温度-30℃
Kcal/h 87806 91934 101566 110080 114294 133214 143448 155918 175956 198574
KW/h 102.1 106.9 118.1 128 132.9 154.9 166.8 181.3 204.6 230.9
制冷量Cooling capacity
出液温度-20℃
Kcal/h 147662 154714 170796 185158 192210 224116 241230 262300 296012 334024
KW/h 171.7 179.9 198.6 215.3 223.5 260.6 280.5 305 344.2 388.4
制冷量Cooling capacity
出液温度-10℃
Kcal/h 236758 247766 273824 296614 308052 358792 386226 420024 473946 534748
KW/h 275.3 288.1 318.4 344.9 358.2 417.2 449.1 488.4 551.1 621.8
运行控制方式Control Type PLC全自动控制器、彩色液晶触摸屏显示PLC Automatic Control.Color LCD Touch Screen
电源Power supply 3N-380V-50HZ(非标电源可订制)
安全保护装置
Safety Protection Device
过载保护、逆缺相保护、高/低压保护、安全阀、水流量过低保护、油压差过低保护、油位过低保护、排气温度过高保护、防冻保护等 Overload.nversePhase.HighLowPressure.SafetyVave.WaterFlow.OiPressure.OilLevel.ExhaustT Emperature.AntifreezeProtection.etc
总功率Tota power KW 114.8 117.3 132.1 141.3 147.9 168.6 181.8 198.4 224.1 251.7
运行电流Running Current A 195.1 200.8 224 238.6 254.2 289.9 304.7 344.4 390.8 436.3
启动方式Ways of initiation Y-△
能量调节范围Steps Control % 0-25%-50%-75%-100%
制冷剂
Refrireant
名称Name R404A
充注量Charge KG 85 87 97 104 109 124 134 146 165 185
控制方式Contrlyp 外平衡式热力膨胀阀Extctnal Balanced Thcrmostatic Expansion Valvc
压缩机
Compresson
形式Type 5-6非对称半封闭双螺杆式Semi-Hermetic screw
数量Number 1台
冷凝器
condensator
形式Type 壳管式Shelland tube type
换热管材质 高效外螺纹紫铜管High Efficiency External Threaded Copper Tube
冷却水量M³/h 94.2 98.1 108.8 117.6 122.3 141.8 152.7 166.3 187.7 211.4
进出水管径DN DN125 DN125 DN125 DN150 DN150 DN150 DN150 DN150 DN150 DN150
水阻力Kpa 60 65 65 67 67 68 68 68 68 68
进水压力范围 0.15Mpa/1.0Mpa
蒸发器
Evaporator
形式Type 干式壳管式Dry Shell And Tube Type
换热管材质 高效内螺纹紫铜管/镍白铜High Efficiency Inner Threaded Copper Tube
冷冻水量M³/h 76.5 79.9 88.4 95.7 99.4 115.7 124.6 135.6 152.9 172.5
进出水管径DN DN125 DN125 DN125 DN150 DN150 DN150 DN150 DN150 DN150 DN150
水阻力Kpa 62 67 68 68 69 69 70 70 70 70
进水压力范围 0.15Mpa/1.0Mpa
机器尺寸
Machine size
长L/mm 3225 3500 3600 3600 3720 3720 3930 3930 4230 4360
宽W/mm 900 900 900 900 1100 1100 1100 1100 1100 1100
高H/mm 2010 2010 2080 2110 2110 2110 2110 2150 2150 2280
机组重量Unit weight KG 2400 2490 2580 2790 3050 3200 3360 3450 3780 4060
备注:
1.表中制冷量标定工况:冷冻水进水温度-5℃,出水温度-10℃,蒸发温度-15℃,冷凝温度+40℃,冷却水入口温度+30℃,出口温度+35℃得出;
2. 本系列机组应用于低温工况,须使用合理比例的防冻剂作载冷剂,防止结冰;
3.规格性能会因产品改良有所变动,恕不另行通知。
参数Parameters 型号Model YT0-200WDZ YT0-280WDZ YT0-360WDZ YT0-400WDZ YT0-460WDZ YTO-520WDZ YTO-600WDZ YTO-680WDZ YTO-740WDZ YTO-820WDZ
制冷量Cooling capacity
出液温度-30℃
Kcal/h 33712 46956 61576 66220 82560 88580 105092 123496 132784 144308
KW/h 39.2 54.6 71.6 77 96 103 122.2 143.6 154.4 167.8
制冷量Cooling capacity
出液温度-20℃
Kcal/h 56588 78776 103372 111284 138804 148952 176644 207604 223428 242692
KWh 65.8 91.6 120.2 129.4 161.4 173.2 205.4 241.4 259.8 282.2
制冷量Cooling capacity
出液温度-10℃
Kcal/h 87376 121776 166324 171828 223084 239424 283456 332820 358276 389408
KWh 101.6 141.6 193.4 199.8 259.4 278.4 329.6 387 416.6 452.8
运行控制方式Control Type PLC全自动控制器、彩色液晶触摸屏显示PLC Automatic Contro.Color LCD Touch Screen
电源Power supply 3N-380V-50HZ(非标电源可订制)
安全保护装置
Safety Protection Device
过载保护、逆缺相保护、高/低压保护、安全阀、水流量过低保护、油压差过低保护、油位过低保护、排气温度过高保护、防冻保护等 Overload.InversePhase.High/LowPressure.SafetyValve.WaterFlow.OiPressure.OilLevel.ExhaustT Emperature.AntfreezeProtection.etc
总功率Total power KW 51 67.4 84.6 93.4 111.6 121.8 138.2 160.2 174 191.8
运行电流Running Current A 43.6X2 57.6X2 73.4X2 79.8X2 95.1X2 103.3X2 119.2X2 139.5X2 150.9X2 167.5X2
启动方式Ways of initiation Y-△
能量调节范围Steps Control % 0-33%-66%-100% 0-25%-50%-75%-100%
制冷剂
Refrireant
名称Name R404A
充注量Charge KG 18X2 24X2 31X2 36X2 43X2 48X2 54X2 60X2 66X2 72X2
控制方式Controltyp 外平衡式热力膨胀阀Extctnal Balanced Thcrmostatic Expansion Valvc
压缩机
Compresson
形式Type 5-6非对称半封闭双螺杆式Semi-Hermetic screw
数量Number 2台
冷凝器
condensator
形式Type 壳管式Shell and tube type
换热管材质 高效外螺纹紫铜管High Efficiency External Threaded Copper Tube
冷却水量M³/h 37.8 51.6 67 72.4 89.6 96.4 112.8 132.4 142.6 155.6
进出水管径DN DN65X2 DN80X2 DN80X2 DN80X2 DN80X2 DN100×2 DN100X2 DN100X2 DN125X2 DN125X2
水阻力Kpa 46 46 47 47 48 49 51 53 53 56
进水压力范围 0.15Mpa/1.0Mpa
蒸发器
Evaporator
形式Type 干式壳管式Dry ShellAnd Tube Type
换热管材质 高效内螺纹紫铜管/镍白铜High Efficiency Inner Threaded Copper Tube
冷冻水量M³/h 29.8 41.2 54 58 72 77.6 91.4 107.6 115.8 126
进出水管径DN DN80 DN80 DN100 DN100 DN100 DN100 DN125 DN125 DN125 DN125
水阻力Kpa 48 48 50 50 50 52 54 55 55 58
进水压力范围 0.15Mpa/1.0Mpa
机器尺寸
Machine size
长L/mm 2860 2950 3100 3200 3400 3400 3450 3550 3850 4050
宽W/mm 1000 1100 1100 1100 1100 1100 1200 1200 1200 1400
高H/mm 1500 1670 1670 1750 1750 2000 2050 2100 2100 2100
机组重量Unit weight KG 1520 1680 1960 2250 2390 2780 3100 3260 3510 3830
备注:
1.表中制冷量标定工况:冷冻水进水温度-5℃,出水温度-10℃,蒸发温度-15℃,冷凝温度+40℃,冷却水入口温度+30℃,出口温度+35℃得出;
2. 本系列机组应用于低温工况,须使用合理比例的防冻剂作载冷剂,防止结冰;
3.规格性能会因产品改良有所变动,恕不另行通知。
型号Model 参数Parameters YT0-940WDZ YTO-1020WDZ YT0-1100WDZ YT0-160WDZ YT0-1240WDZ YT0-1420WDZ YT0-1580WDZ YTO-1660WDZ YT0-1860WDZ YT0-2040WDZ
制冷量Cooling capacity
出液温度-30℃
Kcal/h 175612 183868 203132 220160 228588 266428 286896 311836 351912 397148
KW/h 204.2 213.8 236.2 256 265.8 309.8 333.6 362.6 409.2 461.8
制冷量Cooling capacity
出液温度-20℃
Kcal/h 295324 309428 341592 370316 384420 448232 482460 524600 592024 668048
KW/h 343.4 359.8 397.2 430.6 447 521.2 561 610 688.4 776.8
制冷量Cooling capacity
出液温度-10℃
Kcal/h 473516 495532 547648 593228 616104 717584 772452 840048 947892 1069496
KW/h 550.6 576.2 636.8 689.8 716.4 834.4 898.2 976.8 1102.2 1243.6
运行控制方式Control Type PLC全自动控制器、彩色液晶触摸屏显示PLC Automatic Control.Color LCD Touch Screen
电源Power supply 3N-380V-50HZ(非标电源可订制)
安全保护装置
Safety Protection Device
过载保护、逆缺相保护、高/低压保护、安全阀、水流量过低保护、油压差过低保护、油位过低保护、排气温度过高保护、防冻保护等 Overload.InversePhase.HighLowPressure.SafetyValve.WaterFlow.OiPressure.OiLevel.ExhaustT Emperature.AntifreezeProtection.etc
总功率Total power KW 229.6 234.6 264.2 282.6 295.8 337.2 363.6 396.8 448.2 503.4
运行电流Running Current A 195X2 200.8X2 224.0X2 238.6X2 254.2X2 289.9X2 304.7X2 344.4X2 390.8X2 436.3X2
启动方式Ways of initiation Y-△
能量调节范围Steps Control % 0-25%-50%-75%-100%
制冷剂
Refrireant
名称Name R404A
充注量Charge KG 85X2 87X2 97X2 104X2 109X2 124X2 134X2 146X2 165X2 185X2
控制方式Contrlyp 外平衡式热力膨胀阀Extctnal Balanced Thcrmostatic Expansion Valvc
压缩机
Compresson
形式Type 5-6非对称半封闭双螺杆式Semi-Hermetic screw
数量Number 2台
冷凝器
condensator
形式Type 壳管式Shell and tube type
换热管材质 高效外螺纹紫铜管High Efficiency External Threaded Copper Tube
冷却水量M³/h 188.4 196.2 217.6 235.2 244.6 283.6 305.4 332.6 375.4 422.8
进出水管径DN DN100X2 DN100X2 DN125X2 DN125X2 DN125X2 DN125X2 DN150×2 DN150X2 DN150X2 DN150X2
水阻力Kpa 65 65 70 72 73 73 73 74 75 76
进水压力范围 0.15Mpa/1.0Mpa
蒸发器
Evaporator
形式Type 干式壳管式Dry Shell And Tube Type
换热管材质 高效内螺纹紫铜管/镍白铜High Efficiency Inner Threaded Copper Tube
冷冻水量M³/h 152.9 159.8 176.7 191.4 198.7 231.4 249.1 271.1 305.8 344.9
进出水管径DN DN150 DN150 DN150 DN150 DN200 DN200 DN200 DN200 DN250 DN250
水阻力Kpa 70 70 72 72 73 73 73 73 74 74
进水压力范围 0.15Mpa/1.0Mpa
机器尺寸
Machine size
长L/mm 4100 4100 4200 4400 4500 4600 4600 4600 4700 4700
宽W/mm 1450 1650 1750 1750 1750 1850 1850 1850 1950 1950
高H/mm 2150 2200 2300 2300 2350 2600 2650 2650 2650 2650
机组重量Unit weight KG 4020 4250 4450 4680 4950 5980 6390 6520 6690 6800
备注:
1.表中制冷量标定工况:冷冻水进水温度-5℃,出水温度-10℃,蒸发温度-15℃,冷凝温度+40℃,冷却水入口温度+30℃,出口温度+35℃得出;
2. 本系列机组应用于低温工况,须使用合理比例的防冻剂作载冷剂,防止结冰;
3.规格性能会因产品改良有所变动,恕不另行通知。
